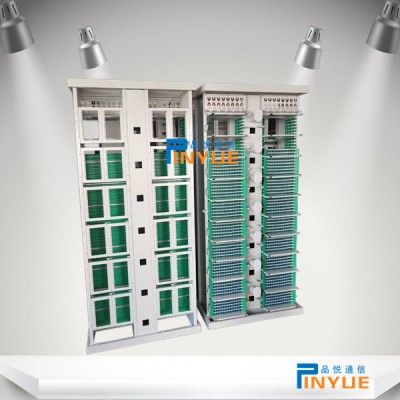

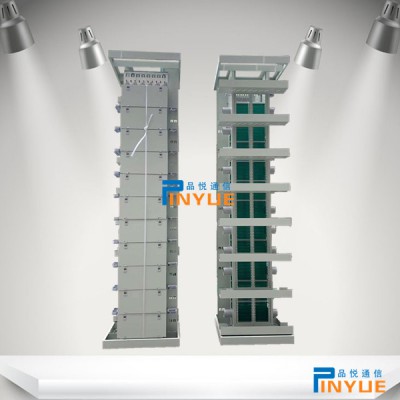

216芯MODF光纤配线架型号尺寸------216芯MODF光纤配线架|OMDF光总配线架MODF|局端总配线架|开放式总配线架 。

  光纤总配线架OMDF也有称为MODF光配线架，MODF适用于接入层中心局（OLT局）及类似的中心机房，用于接入设备光缆与外线城域网主干光缆的集中成端、连接调度及监控测量，同样适用于大中型传输机房，但要分别设置接入层MODF和中继层MODF。

光纤总配线架|光纤总配线架,OMDF光总配线架|MODF光纤总配线架|OMDF光纤配线架|人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《电信光总配线架技术要求》FTTH接入层光纤分配架|光纤跳线架规格（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纤总配线架）　(Opticalfiber Main Distribution frame，简称OMDF)。OMDF的功能多样化。MODF光纤总配线架适用新建机房独立光纤跳接场景、现有机房独立光纤跳接场景。该产品采用传统MDF式的线缆管理方式，即直列模块部分为外线侧，提供室外光缆固定、汇流、熔接与终端功能；横列模块部分为内线侧，提供室内设备光纤光缆的终端或熔接与终端功能；整个架体，具有对跳纤的路由、挂放、调度等管理功能。

产品特点:

1、正面采用12芯一体化右出纤托盘；【直列模块】

2、反面采用12芯终端托盘或翻转式终端机框；【横列模块】

3、【直列模块】为抽拉式12芯一体化托盘组成，完成熔接、终端功能，方便操作，调纤更安全；

4、横列模块引入设备缆，完成到光设备的终端功能；

5、光缆引入装置引入线路侧外缆，具备外缆固定、分支保护、接地、以及熔接功能；

6、跳纤通过机架侧面通道连接前后直列与横列模块，正面看不到冗余的跳纤，整洁美观；

7、当多台并架时，机架具有设备纤与设备纤之间专用跳纤通道；

1、总则

本产品应用范围为新建机房独立光纤跳接场、现有机房独立光纤跳接场。产品采用传统MDF式的线缆管理方式，即直列模块部分为外线侧，提供室外光缆固定、汇流、熔接与终端功能，横列模块部分为内线侧，提供室内光纤光缆的终端、调度与管理功能；本规范书对该产品的熔纤、配线各种性能、技术指标等方面提出了具体的要求。

2、环境条件

2.1  使用环境条件

2.1.l  工作温度：-25℃～＋55℃。

2.1.2  相对湿度： ≤93％(+40℃)。

2.1.3  运输

包装后的产品，可用汽车、火车、轮船、飞机等运输，在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光暴晒。

2.1.4  贮存

产品应贮存在通风良好、干燥的仓库中，其周围不应有腐蚀性气体存在，贮存温度为-25℃～+55℃。

2.2  检验环境条件

试验在标准大气条件下进行。标准大气条件为温度：15℃～35℃，相对湿度不大于75％，大气压力为80kPa～106kPa。

机架结构

（1）机架为开放式结构，架体采用冷轧钢板整体焊接，可以根据需要安装左右侧板与前后门板，每扇门使用磁吸上下固定。机架的门采用活动铰链，可灵活拆卸，门的开启角大于110°。

（2）机架采用双面操作，正面为直列模块，用于外缆的固定、开剥、熔接与终端；背面为横列模块，用于成端设备的跳线与尾缆，模块的左侧固定设备的尾缆，右侧有存储跳纤的绕纤轮。

（3）机架应能适用于上、下进缆的环境中，上走线环境中光纤光缆从顶部进入机架，并有独立的进缆（纤）孔；光缆（纤）进纤孔应有护纤条保护，并有足够大的过纤面积。

（4）机架的横列模块区安装有多层水平走线槽，以满足多个机架并架时的走纤。

（5）架体有完善的保护接地系统，并保证光缆加强芯及其铠甲层有效接地。

机械活动部分

机械活动部分转动灵活、插拔适度、锁定可靠、施工安装和维护方便，结构牢固，装配具有一致性和互换性，紧固件无松动，外露和操作部位的锐边倒圆角。

3.1.3  适配器类型

直列侧一体化托盘适合于SC或FC光纤适配器的安装，横列侧终端面板适合于条形SC或条形FC光纤适配器的安装。光纤适配器：规格SC 型，

3.1.4  保护套、衬垫及纤芯和尾纤弯曲半径

光缆光纤穿过金属板孔及沿结构件锐边转弯时，装有保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其弯曲半径不小于30mm。

3.1.5  架内使用的跳纤建议采用外径为2mm的跳纤。

尾纤外径和规格：外径尺寸2mm, 规格SC/UPC；

3.1.6  涂覆表面

机架涂覆层表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀，附着力不低于GB/T 9286-1998标准表1中2级要求。

3.1.7  结构装置上的文字、图形、符号和标志

配线架各个结构装置上的文字、图形、符号和标志完备、完整、清晰。左上角标、有“电信”的标志
