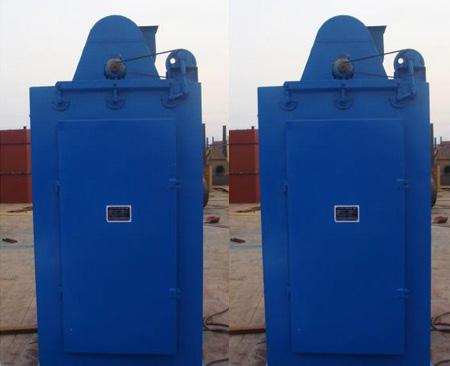

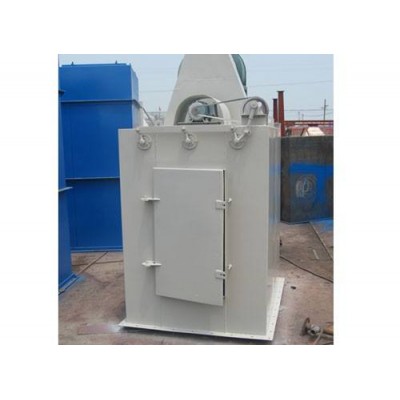

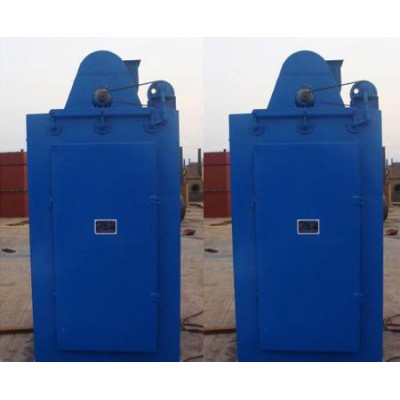

UF系列单机袋式除尘器的结构，主要由风机、摇动机械、袋室和滤袋等部件组成。分三种组装形式：底部带灰斗型、底部敞开型和底部带灰箱型。有2号～7号六个单机规格和各种单机组成，不论组装形式和规格大小。

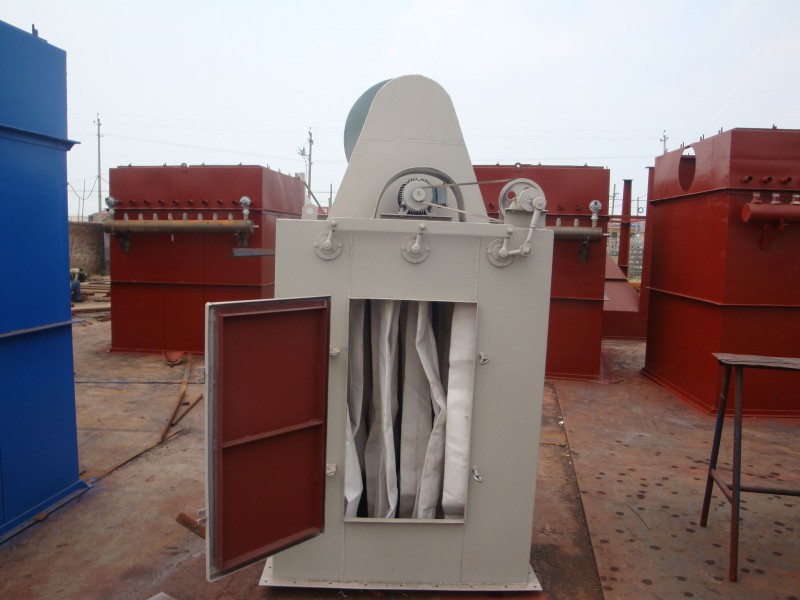

　　滤袋一般采用729涤纶除尘布袋或涤纶针刺毡，缝制成三袋联体袋(也称三联袋)，底部缝有弹性环使其能直接卡入花板孔中，顶部缝有相同材料的挂带使其能将滤袋张紧和吊挂在摇杆上。

　　过滤形式为内滤式。工作时含尘气体由滤袋下口进入内部;过滤后的清洁气体经袋室由排风机排入大气，清灰时先停止过滤工作，再启动摇动清灰机构进行清灰。

　　UF系列单机袋式除尘器的清灰方式：

　　UF单机布袋尘器是摇动清灰，其工作原理不同于机械清灰中的振动清灰和摇动清灰，而是通过摇动轴的往复摇动给滤袋一个轴线方面的往复力，滤袋又将这一往复力转换成径向的抖动运动，其抖动的幅度和频率取决于布袋的长度、摇动轴半径和频率等参数。当这些参数配合较好时，其抖动力具有最大值，足以清除滤料上的粉尘。显然在过滤状态时，由于滤袋受气流的压力而呈柱状，摇动轴的往复运动就不能转换成滤袋的径向抖动，这就是它必须停机清灰的道理之一。

　　UF单机袋式除尘器的技术参数和辅助设备：

　　处理风量：2040，最大2720m3/h

　　运动阻力：1500～1900Pa

　　过滤面积：37.2m2

　　过滤速度：0.9～1.2m/min

　　滤袋材料：729涤纶布

　　清灰时间：120s(其中60s为风机惯性时间，30s为摇动时间，30s为沉降时间)

　　风机型号：110IE(转化Fuller风机)

　　全压：2077Pa

　　流量：2830m3/h

　　摇动电机型号：YCJ-71

　　功率：0.5kW

　　测试时间

　　用含湿量0.85%的水泥窑灰，用圆盘喂料机计量粉尘喂入量。

　　测试时的进口浓度和排放浓度

　　进口浓度：70g/m3(标)=64g/m3

　　排放浓度：61.28mg/m3(标)=56.34mg/m3

　　除尘效率：99.91%

单机脉冲除尘器属于脉冲除尘器的一种，是我们的热销产品之一，单机脉冲除尘器是一种除尘效率高，经济效益好，漏风率低，清灰周期长的大型除尘设备，适用于建材、机械、冶金、建材、机械、化工行业的烟气除尘。单机脉冲除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架滤袋及喷吹装置、卸灰装置等组成。

　　单机脉冲除尘器的工作原理

　　含尘气体从单机脉冲除尘器的进风均流管进入各分室灰斗，并在灰斗导流装置的导流下，大颗粒的粉尘被分离，直接落入灰斗，而较细粉尘均匀地进入中部箱体而吸附在滤袋的外表面上，干净气体透过滤袋进入上箱体，并经各离线阀和排风管排入大气。

　　单机脉冲除尘器其结构主要由过滤室、滤袋、净气室、灰斗、卸灰装置、喷吹清灰装置、电控系统组成。单机脉冲除尘器共有七个系列，每种规格又分为标准带灰斗式(A型)和敞开法兰式(无灰斗B型)两种。脉冲单机除尘器有体积小，处理风量大，结构紧凑，使用方便、安全可靠等优点。单机脉冲除尘器适用于运输机、提升机、库顶、库底、包装机、熟料破碎等处除尘，单机脉冲除尘器广泛用于冶金、建材、化工、机械、矿山等各种工矿企业非纤维工业粉尘的除尘净化与物料的回收。
