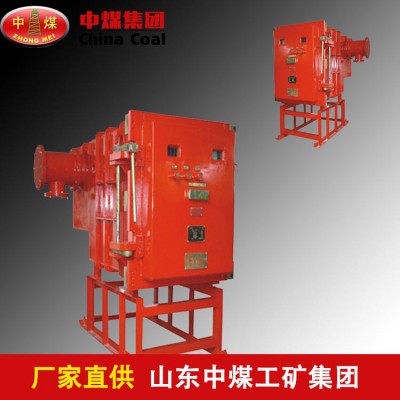

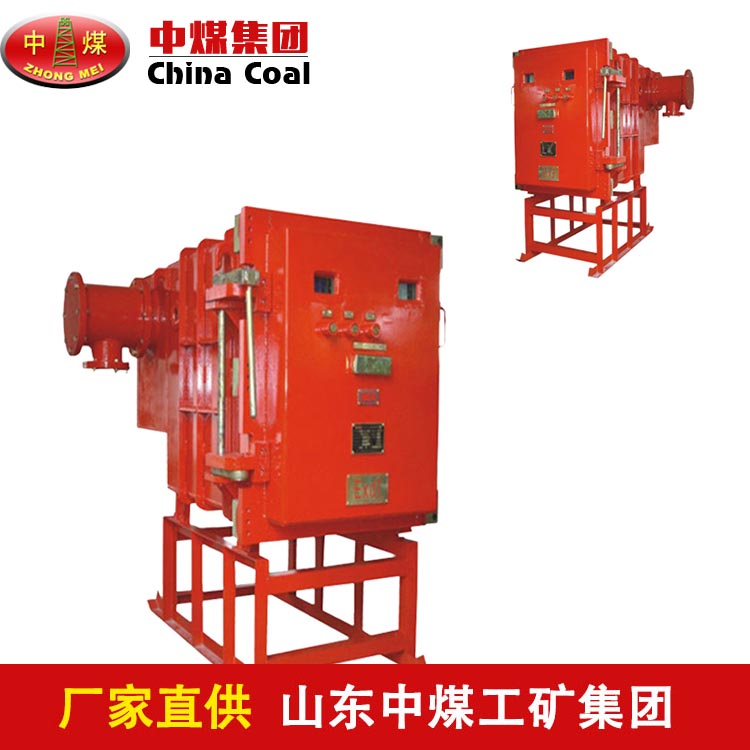

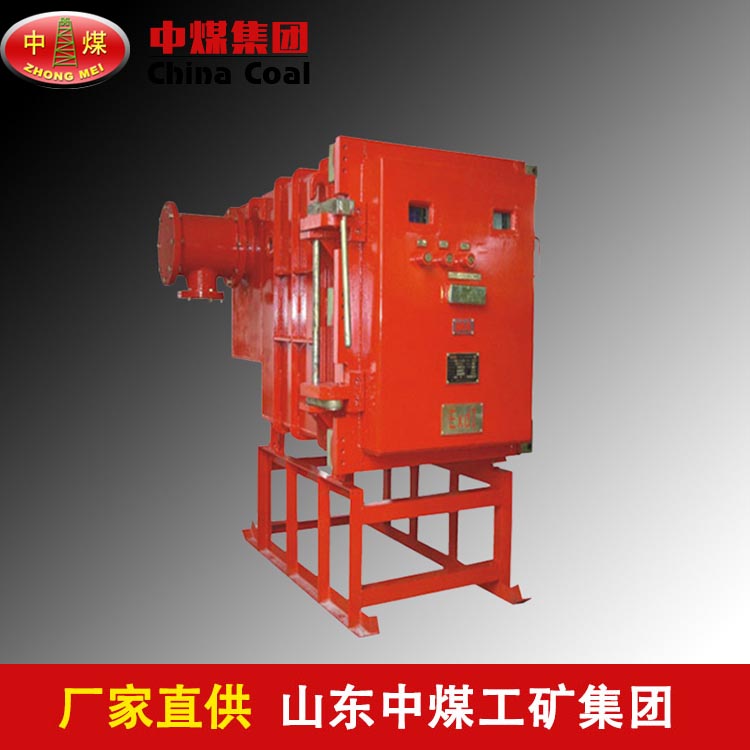

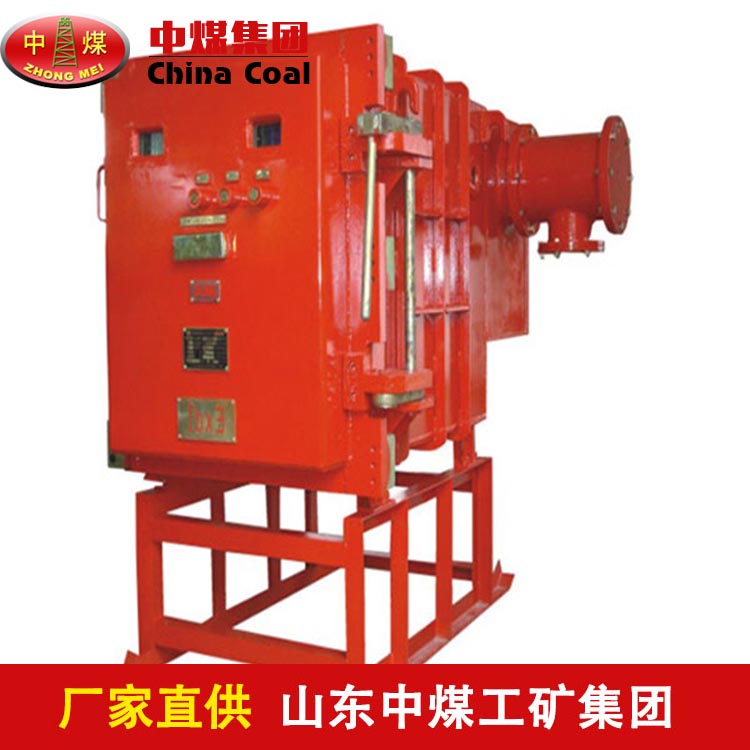

永磁真空配电装置产品介绍

永磁真空配电装置适用于具有甲烷等混合气体的煤矿井下，对额定电压10kV、额定电流至630A的三相中性点不直接接地的供电系统进行控制、保护和测量。

永磁真空配电装置产品特点

该产品是我公司为满足用户10kV供电直接下井需要研发的产品，产品分隔爆箱和机芯小车两大部分，结构合理、维修方便。

1、使用单柄式快开门结构，使门的开关操作更加轻便、灵活。

2、具有国内先进的微电脑综合保护器（外整定汉字显示），具有过载、短路、功率方向型漏电保护、绝缘监视、低电压、高电压保护，并有故障自检和查询功能。

3、产品分为a、b、c、d四种结构形式，以满足受电、联络、馈电、联台、直接控制等不同使用方式。

4、开关具有电动、手动合分闸功能。

5、远距离控制信号为本质信号。

6、具备通讯接口。

永磁真空配电装置主要技术参数

额定电压10kV 额定短路开断电流开断次数30次

额定频率50Hz 机械寿命10000次

额定电流50、100、200、300、400、500、630A 隔离开关机械寿命2000次

额定短路开断电流（有效值）12.5kA 电动合闸操作电压（直流）135V

额定短路关合电流（峰值）31.5kA 电动分闸操作电压（直流）24V

额定动稳定电流（峰值）31.5kA） 本安回路大开路电压12.5V

额定热稳定电流（有效值）12.5kA。
