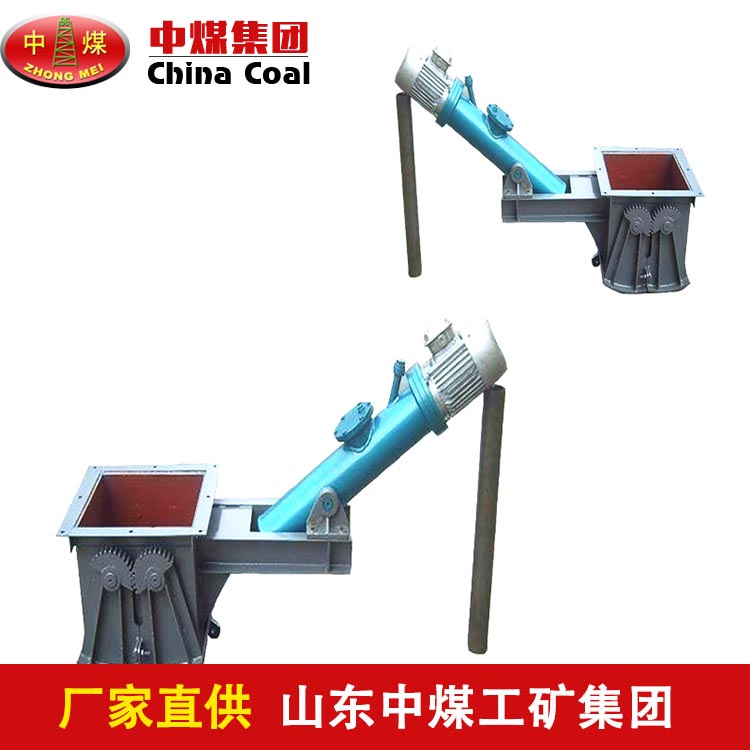

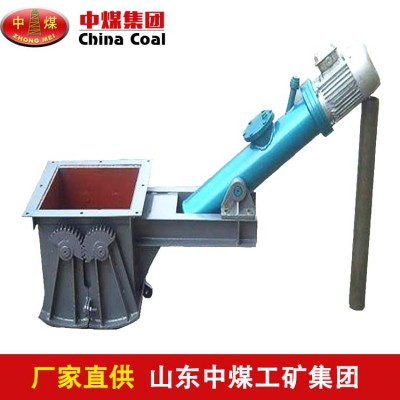

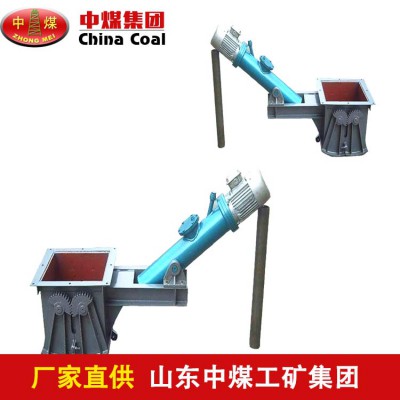

电液动扇形闸门产品介绍

电液动扇形闸门一种包括有左、右阀体、扇形闸板、橡胶密封圈、闸板传动轴、阀体松紧轴的电动扇形闸阀，它是通过阀体松紧轴、导杆、闸板传动轴将扇形闸板夹在左阀体、有波纹管的右阀体的中间并通过阀体传动轴上的链轮的转动而实现阀体的松开和夹紧，阀体传动轴上的拨叉控制扇形闸板在左、右阀体的中间位置而不摩擦密封面，且扇形闸板上增设的金属密封圈满足了密封性能。本实用新型的结构合理、能满足在温度高、腐蚀性强的介质的工艺要求。本系列扇形闸门广泛应用于建材、冶金、矿山、电力、化工、轻工、粮食等行业，是各类落料系统的卸料控制装置。

电液动扇形闸门结构特点

本闸门结构简单，采用  钢板焊接而成，采用电液推杆驱动，运行平稳，故障率低，可以快速切断料流。

电液动扇形阀门性能特点

电液动扇形闸门是根据建材行业的特殊需要，用作水泥熟料库除尘设备的理想卸料装置。扇形阀门在出料口处设置了防尘罩，避免了灰尘飞扬；扇形阀门采用电液推杆作动力源，取代气缸传动，节约了工程投资成本；扇形阀门阀体采用阶台结构，减少了料流冲击。

电液动扇形阀门技术参数

连接形式：法兰

主体材料：碳钢

公称通径：1000（mm）

适用介质：晶料、固体颗粒物料、粉状物料

材质：碳钢

密封形式：硬密封型

标准：国标

外形：中型

流动方向：单向

驱动方式：电气、电液动、气动

零部件及配件：配件

用途：放料

压力环境：低压

工作温度：常温

类型(通道位置)：二通式。
