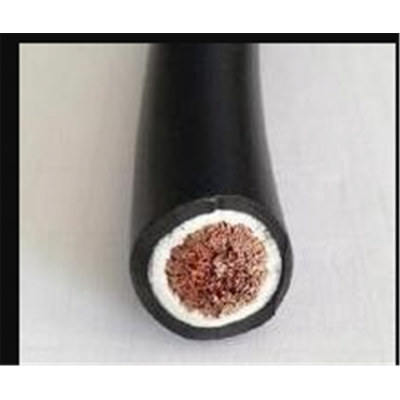

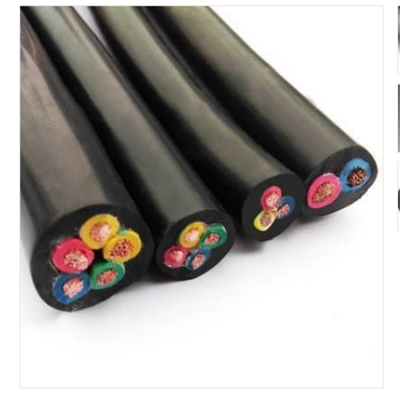

丁腈电缆YVFRP耐寒电缆（也有人错叫丁晴电缆），耐低温丁腈软电缆适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆。
丁腈电缆耐寒电缆：产品执行标准
阻燃性能试验执行GB12666-90规定
YVFRP耐寒电缆：使用特性
1． 交流额定电压：U0/U 0.6/1KV
最高工作温度： 105℃
最低环境温度：固定敷设-40℃
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆最小为电缆外径的12倍
丁腈电缆：基本型号及名称
表1
|
型号 |
产品名称 |
|
YVFR |
丁腈绝缘和护套电力软电缆 |
|
YVFRP |
丁腈绝缘和护套铜编织屏蔽电力软电缆 |
| 备注：阻燃电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。 | |
丁腈电缆：代号名称和含义
表2
| 代号 | 代号含义 |
| YVF | 丁腈电缆系列 |
| P | 铜编织屏蔽 |
| R | 多股绞合导体 |
耐低温丁腈电缆：主要技术指标
1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A。
2．20℃时绝缘电阻不小于50MΩ/KM。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
耐低温丁腈电缆：基本电缆规格及结构参数
|
线芯*标称截面(mm2) |
导体结构 (根数*直径) (B/R) mm |
电缆最大外径(mm) |
参考重量(kg/km) |
||
|
YVFR |
YVFRP |
YVFR |
YVFRP |
||
|
1*2.5 |
51*0.25 |
4.0 |
- |
72 |
- |
|
1*4 |
82*0.25 |
6.0 |
- |
95 |
- |
|
1*6 |
123*0.25 |
7.0 |
- |
130 |
- |
|
1*10 |
204*0.25 |
9.5 |
- |
190 |
- |
|
1*16 |
323*0.25 |
11.0 |
- |
255 |
- |
|
1*25 |
513*0.25 |
12.0 |
- |
365 |
- |
|
1*35 |
722*0.25 |
13.5 |
- |
475 |
- |
|
1*50 |
1026*0.25 |
15.0 |
- |
670 |
- |
|
1*70 |
1406*0.25 |
17.0 |
- |
830 |
- |
|
2*2.5 |
51*0.25 |
10.5 |
11.5 |
159 |
205 |
|
2*4 |
82*0.25 |
12.5 |
13.5 |
230 |
290 |
|
2*6 |
123*0.25 |
14.0 |
15.2 |
276 |
336 |
|
2*10 |
204*0.25 |
18.0 |
19.2 |
413 |
475 |
|
2*16 |
323*0.25 |
22.0 |
23.5 |
567 |
670 |
|
2*25 |
513*0.25 |
24.5 |
25.5 |
833 |
933 |
|
2*35 |
722*0.25 |
29.0 |
30.2 |
1088 |
1288 |
|
2*50 |
1026*0.25 |
33.0 |
35.0 |
1297 |
1590 |
|
2*70 |
1406*0.25 |
38.0 |
39.0 |
1675 |
1900 |
|
3*2.5 |
51*0.25 |
12.0 |
13.0 |
210 |
270 |
|
3*4 |
82*0.25 |
13.0 |
14.0 |
295 |
365 |
|
3*6 |
123*0.25 |
14.8 |
15.8 |
375 |
455 |
|
3*10 |
204*0.25 |
19.0 |
20.0 |
559 |
639 |
|
3*16 |
323*0.25 |
22.0 |
23.0 |
770 |
870 |
|
3*25 |
513*0.25 |
26.0 |
27.0 |
1239 |
1349 |
|
3*35 |
722*0.25 |
33.0 |
34.1 |
1520 |
1640 |
|
3*50 |
1026*0.25 |
36.5 |
38.5 |
1970 |
2100 |
|
3*70 |
1406*0.25 |
40.5 |
42.5 |
2580 |
2790 |
|
4*4 |
82*0.25 |
14.0 |
15.0 |
325 |
400 |
|
4*6 |
123*0.25 |
17.5 |
18.5 |
421 |
500 |
|
4*10 |
204*0.25 |
22.0 |
23.0 |
635 |
720 |
|
4*16 |
323*0.25 |
24.0 |
25.0 |
898 |
1010 |
|
4*25 |
513*0.25 |
31.0 |
32.0 |
1342 |
1490 |
|
4*35 |
722*0.25 |
34.0 |
35.0 |
1765 |
1900 |
